HSSE gépi menetfúrók egyedi és felméretes (6G, 7G, 6H+) tűréssel
-
Olasz Boccassini gyártmányú, prémium HSSE gépi menetfúrók a standard 6H tűréstől eltérő metrikus (M) menetek készítéséhez. Elérhető 6G, 7G, 4H tűréssel, valamint 6H +0,05 mm, +0,1 mm, +0,15 mm és +0,2 mm túlmérettel. Ideális bevonatolt, galvanizált alkatrészek előzetes menetvágásához és szoros vagy laza illesztésű menetprofilokhoz. DIN 371 és DIN 376 szabvány szerinti kivitelekben.
-
- Gyártó: Boccassini
-
Elérhetőség:
Lásd méretenként
-
| Menet: | Típus, szár, bevonat: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
6G / 7G / +0.1 / +0.2 / 4H tűrés
|
Egyenes hornyú B, C bekezdés. Csavart horony 35°-15°
|
Mérettől függ
|
M+
|
||
M3 +0.1
|
csavart hornyú, erősített
|
1-2 hét (általában)
|
Ár:
15.540 Ft (12.236 Ft+ÁFA)
|
MAERM30.5+10
|
|
M3 +0.1
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
14.478 Ft (11.400 Ft+ÁFA)
|
MAICM30.5+10
|
|
M3 -6G
|
csavart hornyú, erősített
|
1-2 hét (általában)
|
Ár:
13.706 Ft (10.792 Ft+ÁFA)
|
MAERM30.5(3)
|
|
M3 -6G
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
12.741 Ft (10.032 Ft+ÁFA)
|
MAICM30.5(3)
|
|
M4 +0.1
|
csavart hornyú, erősített
|
1-2 hét (általában)
|
Ár:
15.540 Ft (12.236 Ft+ÁFA)
|
MAERM40.7+10
|
|
M4 +0.1
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
14.478 Ft (11.400 Ft+ÁFA)
|
MAICM40.7+10
|
|
M4 -6G
|
csavart hornyú, erősített
|
1-2 hét (általában)
|
Ár:
13.706 Ft (10.792 Ft+ÁFA)
|
MAERM40.7(3)
|
|
M4 -6G
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
12.741 Ft (10.032 Ft+ÁFA)
|
MAICM40.7(3)
|
|
M4 -7G
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
13.320 Ft (10.488 Ft+ÁFA)
|
MAICM40.77G
|
|
M5 +0.1
|
csavart hornyú, erősített
|
1-2 hét (általában)
|
Ár:
15.540 Ft (12.236 Ft+ÁFA)
|
MAERM50.8+10
|
|
M5 +0.1
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
14.478 Ft (11.400 Ft+ÁFA)
|
MAICM50.8+10
|
|
M5 -6G
|
csavart hornyú, erősített
|
1-2 hét (általában)
|
Ár:
13.706 Ft (10.792 Ft+ÁFA)
|
MAERM50.8(3)
|
|
M5 -6G
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
12.741 Ft (10.032 Ft+ÁFA)
|
MAICM50.8(3)
|
|
M6 +0.1
|
csavart hornyú, erősített
|
1-2 hét (általában)
|
Ár:
15.540 Ft (12.236 Ft+ÁFA)
|
MAERM61+10
|
|
M6 +0.1
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
14.478 Ft (11.400 Ft+ÁFA)
|
MAICM61+10
|
|
M6 -6G
|
csavart hornyú, erősített
|
1-2 hét (általában)
|
Ár:
13.706 Ft (10.792 Ft+ÁFA)
|
MAERM61(3)
|
|
M6 -6G
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
12.741 Ft (10.032 Ft+ÁFA)
|
MAICM61(3)
|
|
M6 -7G
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
13.320 Ft (10.488 Ft+ÁFA)
|
MAICM617G
|
|
M8 +0.1
|
csavart hornyú, erősített
|
1-2 hét (általában)
|
Ár:
18.435 Ft (14.516 Ft+ÁFA)
|
MAERM81.25+10
|
|
M8 +0.1
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
16.312 Ft (12.844 Ft+ÁFA)
|
MAICM81.25+10
|
|
M8 -6G
|
csavart hornyú, erősített
|
1-2 hét (általában)
|
Ár:
15.926 Ft (12.540 Ft+ÁFA)
|
MAERM81.25(3)
|
|
M8 -6G
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
14.478 Ft (11.400 Ft+ÁFA)
|
MAICM81.25(3)
|
|
M10 +0.1
|
csavart hornyú, erősített
|
1-2 hét (általában)
|
Ár:
21.234 Ft (16.720 Ft+ÁFA)
|
MAERM101.5+10
|
|
M10 +0.1
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
25.192 Ft (19.836 Ft+ÁFA)
|
MAICM101.5+10
|
|
M10 -6G
|
csavart hornyú, erősített
|
1-2 hét (általában)
|
Ár:
18.339 Ft (14.440 Ft+ÁFA)
|
MAERM101.5(3)
|
|
M10 -6G
|
egyenes hornyú, erősített
|
1-2 hét (általában)
|
Ár:
16.408 Ft (12.920 Ft+ÁFA)
|
MAICM101.5(3)
|
|
M12 +0.1
|
csavart hornyú
|
1-2 hét (általában)
|
Ár:
36.967 Ft (29.108 Ft+ÁFA)
|
MAERM121.75+10
|
|
M14 +0.1
|
csavart hornyú
|
1-2 hét (általában)
|
Ár:
45.557 Ft (35.872 Ft+ÁFA)
|
MAERM142+10
|
|
M16 +0.1
|
csavart hornyú
|
1-2 hét (általában)
|
Ár:
40.345 Ft (31.768 Ft+ÁFA)
|
MAERM162+10
|
|
Más méret és tűrés
|
-
|
Mérettől függ
|
M++
|
HSSE gépi menetfúrók egyedi és felméretes (6G, 7G, 6H+) tűréssel
Katalóguslap: egyenes horony.
Megoldás a standard 6H tűrésosztálytól eltérő menetek megmunkálására
A prémium minőségű olasz Boccassini HSSE gépi menetfúrók megoldást nyújtanak a standard ISO 2 (6H) tűrésosztálytól eltérő metrikus menetek gépészeti megmunkálására. A termékcsalád kifejezetten a galvanizálás, horganyzás vagy hőkezelés előtti túlméretes menetvágáshoz, valamint a nagy pontosságú illesztésekhez lett kifejlesztve.

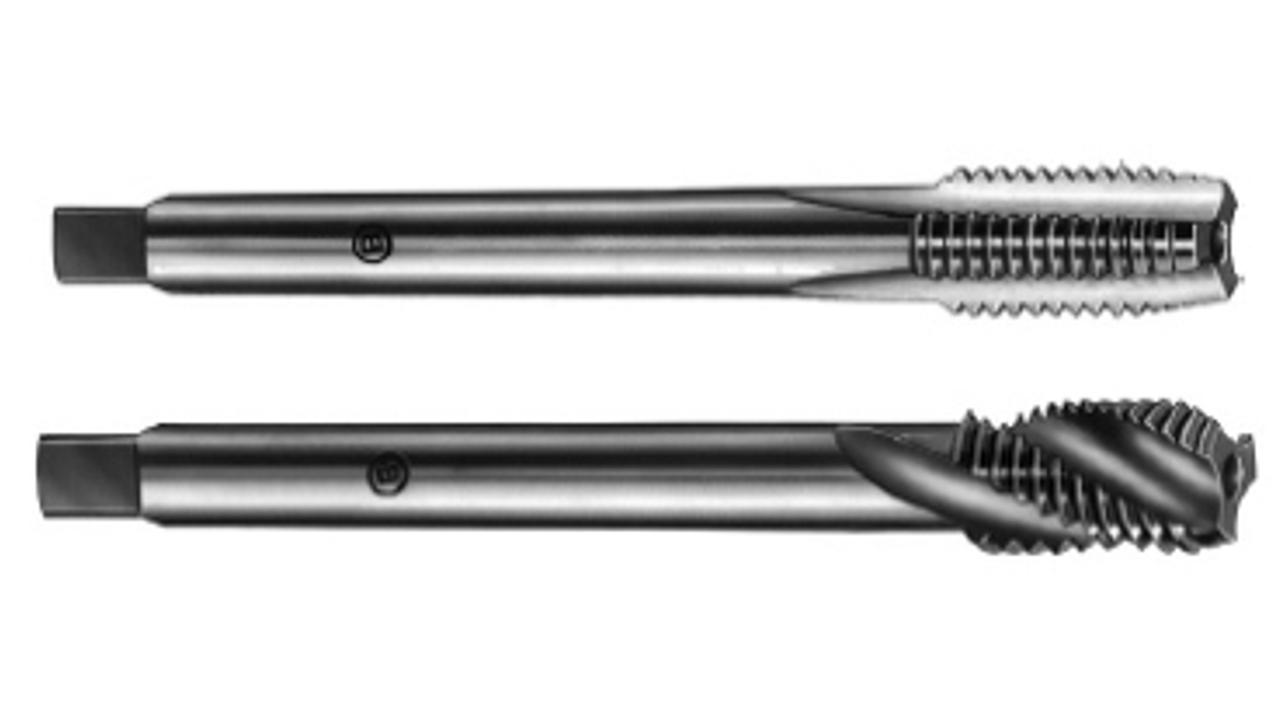

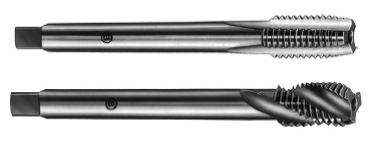

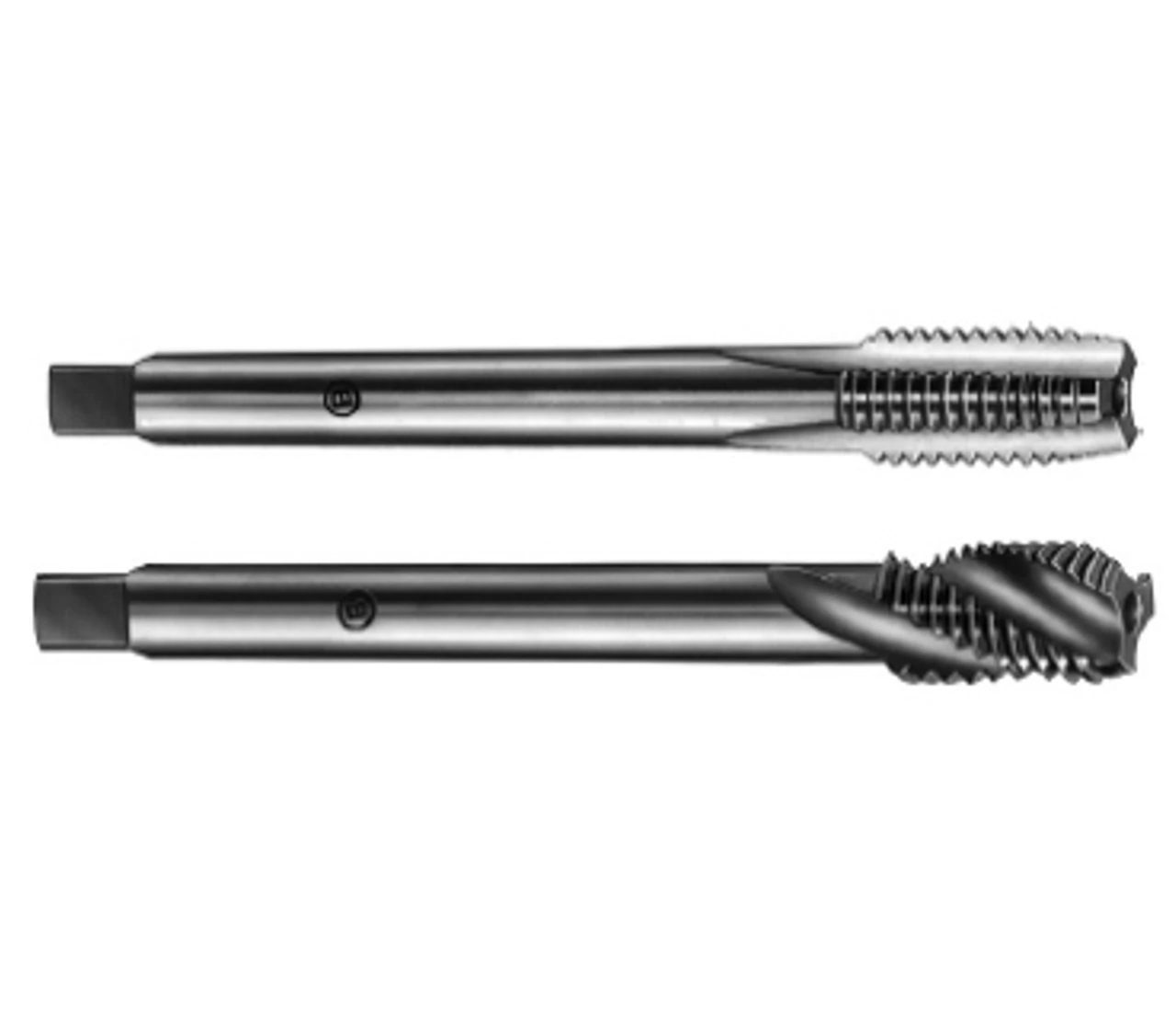

A szerszámok DIN 371 (erősített szárral kis átmérőkhöz) és DIN 376 (átmenő szárral nagyobb átmérőkhöz) szabvány szerint készülnek. Elérhetőek egyenes horonnyal (átmenő furatokhoz) és csavart horonnyal (zsákfuratokhoz), biztosítva a folyamatos és biztonságos forgácselvezetést szerszámgépben történő menetfúráskor.
Milyen tűrésosztályt és felméretet válassz?
- 6G és 7G tűrés (ISO 3 / laza illesztés): Nagyobb alapjátékot biztosító menetekhez. Kiválóan alkalmas vastag bevonattal (pl. galvánhorganyzás, barnítás, porfestés) ellátandó alkatrészek menetvágására.
- 6H +0,05 mm / +0,1 mm / +0,15 mm / +0,2 mm felméret: Kifejezetten a bevonatolás utólagos rétegvastagságának kompenzálására tervezett túlméretes menetfúrók, amelyek megakadályozzák a csavarok szorulását a felületkezelés után.
- 4H tűrés (ISO 1 / szoros, precíziós illesztés): Kismértékű játékot megengedő, nagy pontosságú illesztésekhez gépipari és műszeripari alkalmazásokban.
- A táblázatban nem szereplő méretre és tűrésekre, valamint a balos menetfúrókra kérd ajánlatunkat!
Főbb műszaki jellemzők és előnyök
- HSSE (kobaltos gyorsacél) alapanyag: Magas hő- és kopásállóság acélok, öntvények és színesfémek megmunkálásakor 900 N/mm² szakítószilárdságig.
- Precíz olasz Boccassini gyártástechnológia: Szigorúan ellenőrzött menetprofil és garantált tűréstartomány.
- DIN 371 és DIN 376 szabványos méretek: Univerzális befoghatóság CNC megmunkáló központokban, menetfúró gépekben és patronos befogókban.
- Átmenő és zsákfurat geometria: Egyenes horony terelőéllel átmenő furatokhoz, csavart horony zsákfuratokhoz a forgács felfelé történő kiemeléséhez.
Gépészeti útmutató az ISO tűrésosztályokhoz
A belső menetek (anya) tűrései az ISO szabvány szerint az alábbiak alapján illeszkednek a csavartűrésekhez:
- ISO 1. osztály (4H, 5H): Finom illesztés, minimális játék.
- ISO 2. osztály (6H, 4G, 5G): Közepes/standard illesztés (általános gépészeti felhasználás).
- ISO 3. osztály (7H, 8H, 6G): Durva/laza illesztés vagy bevonatolt felületek előkészítése.
Megjegyzés: A menet végleges pontosságát az orsó és az anya tűrésén kívül a gép merevsége, a hűtő-kenő folyadék és a magfurat átmérője is befolyásolja.
Gyakran Ismételt Kérdések (FAQ)
Mikor van szükség 6G vagy túlméretes (6H+) menetfúró használatára?
Túlméretes (6G, 7G vagy 6H +0,05...+0,2 mm) menetfúrót akkor használunk, ha a munkadarab a menetvágás után galvánbevonatot (pl. horganyzást, nikkelezést) vagy hőkezelést kap. A bevonat vastagsága lecsökkenti a menetméretet, így a felületkezelés után pontos standard 6H méretű menetet kapunk.
Mi a különbség a DIN 371 és a DIN 376 gépi menetfúrók között?
A DIN 371 szabványú menetfúrók erősített szárral készülnek (a szár átmérője nagyobb, mint a menet névleges átmérője, általában M10-ig), míg a DIN 376 szabványúak vékonyított/átmenő szárral rendelkeznek, így mélyebb furatokba is behatolhatnak.
Milyen anyagok megmunkálására alkalmasak a Boccassini HSSE menetfúrók?
A HSSE alapanyagnak köszönhetően kiválóan használhatóak ötvözetlen és ötvözött szerkezeti acélokhoz (900 N/mm²-ig), acélöntvényekhez, szürkeöntvényhez, valamint sárgarézhez és alumínium ötvözetekhez.
Használhatók ezek a menetfúrók kézi menetvágáshoz is?
Bár a gépi menetfúrók elsősorban szerszámgépekbe (CNC, fúrógép, menetfúró készülék) készülnek, megfelelő szerszámbefogással vagy hajtóvassal kézi menetvágásra is alkalmasak, amennyiben biztosított a pontos tengelyirányú megvezetés.
