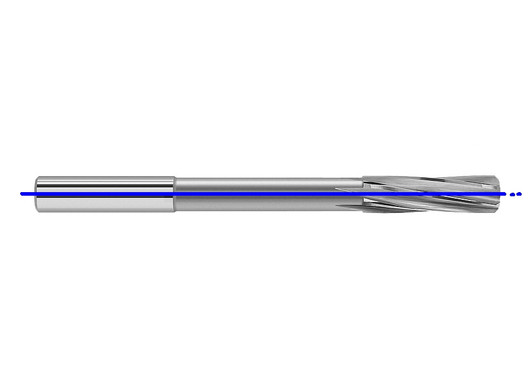

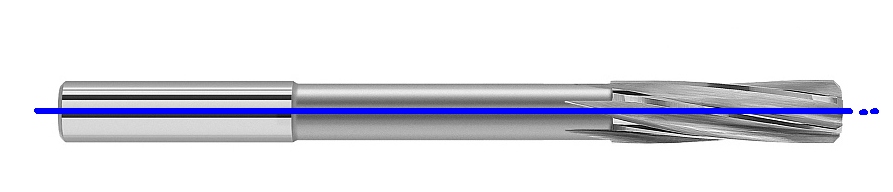

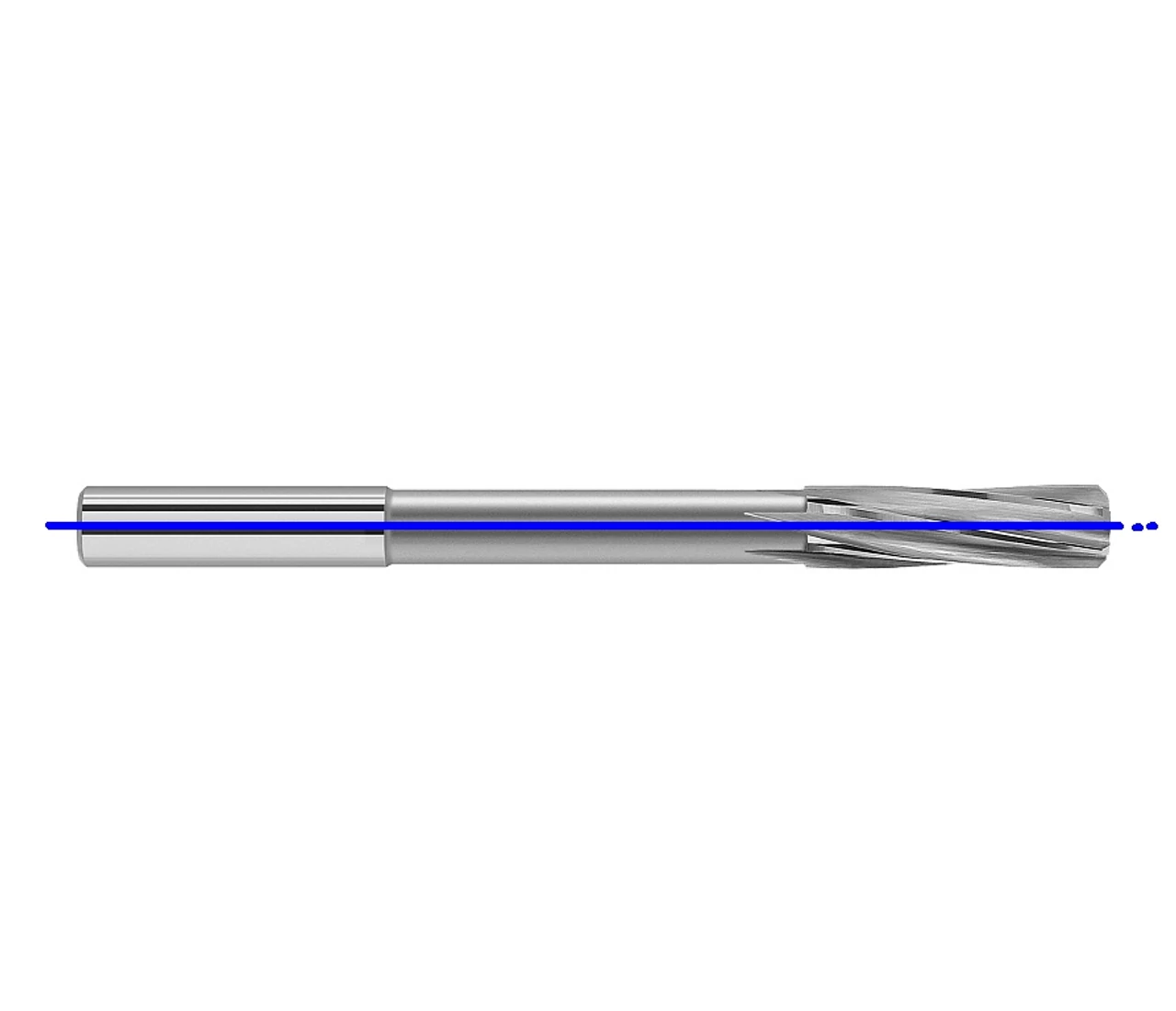

Keményfém gépi dörzsár H7 - Axiális belső hűtéssel, zsákfurathoz
-
Ø 3-12 H7 / 0,1 mm
Professzionális H7-es gépi dörzsár tömör keményfémből (VHM), speciális axiális belső hűtéssel. A hűtőfolyadék a szerszám hegyén távozik, így a forgácsot a hornyokon keresztül hátrafelé mossa ki. Ez a technológia elengedhetetlen a pontos és tiszta zsákfuratok készítéséhez CNC megmunkáló központokon. -
- Gyártó: MAGAFOR
- Típuskód / cikkszám: M8670,M8670H
-
Elérhetőség:
Lásd méretenként
-
| Átmérő: | Teljes/dolgozó/élhossz (szár): | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
D 3,90 H7
|
L56
|
2-4 nap (általában)
|
Ár:
33.934 Ft (26.720 Ft+ÁFA)
|
M8670 0390
|
|
D 4 H7
|
L56
|
2-4 nap (általában)
|
Ár:
29.769 Ft (23.440 Ft+ÁFA)
|
M8670 0400
|
|
D 4,10 H7
|
L56
|
2-4 nap (általában)
|
Ár:
33.934 Ft (26.720 Ft+ÁFA)
|
M8670 0410
|
|
D 4,20 H7
|
L56
|
2-4 nap (általában)
|
Ár:
33.934 Ft (26.720 Ft+ÁFA)
|
M8670 0420
|
|
D 4,30 H7
|
L56
|
2-4 nap (általában)
|
Ár:
34.341 Ft (27.040 Ft+ÁFA)
|
M8670 0430
|
|
D 4,40 H7
|
L56
|
2-4 nap (általában)
|
Ár:
34.341 Ft (27.040 Ft+ÁFA)
|
M8670 0440
|
|
D 4,50 H7
|
L56
|
2-4 nap (általában)
|
Ár:
34.341 Ft (27.040 Ft+ÁFA)
|
M8670 0450
|
|
D 4,60 H7
|
L56
|
2-4 nap (általában)
|
Ár:
34.341 Ft (27.040 Ft+ÁFA)
|
M8670 0460
|
|
D 4,70 H7
|
L56
|
2-4 nap (általában)
|
Ár:
34.341 Ft (27.040 Ft+ÁFA)
|
M8670 0470
|
|
D 4,80 H7
|
L63
|
2-4 nap (általában)
|
Ár:
34.341 Ft (27.040 Ft+ÁFA)
|
M8670 0480
|
|
D 4,90 H7
|
L63
|
2-4 nap (általában)
|
Ár:
34.341 Ft (27.040 Ft+ÁFA)
|
M8670 0490
|
|
D 5 H7
|
L63
|
2-4 nap (általában)
|
Ár:
30.175 Ft (23.760 Ft+ÁFA)
|
M8670 0500
|
|
D 5,10 H7
|
L63
|
2-4 nap (általában)
|
Ár:
34.341 Ft (27.040 Ft+ÁFA)
|
M8670 0510
|
|
D 5,20 H7
|
L63
|
2-4 nap (általában)
|
Ár:
34.341 Ft (27.040 Ft+ÁFA)
|
M8670 0520
|
|
D 5,30 H7
|
L63
|
2-4 nap (általában)
|
Ár:
34.341 Ft (27.040 Ft+ÁFA)
|
M8670 0530
|
|
D 5,40 H7
|
L63
|
2-4 nap (általában)
|
Ár:
36.170 Ft (28.480 Ft+ÁFA)
|
M8670 0540
|
|
D 5,50 H7
|
L63
|
2-4 nap (általában)
|
Ár:
36.170 Ft (28.480 Ft+ÁFA)
|
M8670 0550
|
|
D 5,60 H7
|
L63
|
2-4 nap (általában)
|
Ár:
36.170 Ft (28.480 Ft+ÁFA)
|
M8670 0560
|
|
D 5,70 H7
|
L63
|
2-4 nap (általában)
|
Ár:
36.170 Ft (28.480 Ft+ÁFA)
|
M8670 0570
|
|
D 5,80 H7
|
L63
|
2-4 nap (általában)
|
Ár:
36.170 Ft (28.480 Ft+ÁFA)
|
M8670 0580
|
|
D 5,90 H7
|
L63
|
2-4 nap (általában)
|
Ár:
36.982 Ft (29.120 Ft+ÁFA)
|
M8670 0590
|
|
D 6 H7
|
L63
|
2-4 nap (általában)
|
Ár:
32.410 Ft (25.520 Ft+ÁFA)
|
M8670 0600
|
|
D 6,10 H7
|
L63
|
2-4 nap (általában)
|
Ár:
36.982 Ft (29.120 Ft+ÁFA)
|
M8670 0610
|
|
D 6,20 H7
|
L63
|
2-4 nap (általában)
|
Ár:
36.982 Ft (29.120 Ft+ÁFA)
|
M8670 0620
|
|
D 6,30 H7
|
L63
|
2-4 nap (általában)
|
Ár:
36.982 Ft (29.120 Ft+ÁFA)
|
M8670 0630
|
|
D 6,40 H7
|
L63
|
2-4 nap (általában)
|
Ár:
36.982 Ft (29.120 Ft+ÁFA)
|
M8670 0640
|
|
D 6,50 H7
|
L63
|
2-4 nap (általában)
|
Ár:
36.982 Ft (29.120 Ft+ÁFA)
|
M8670 0650
|
|
D 6,60 H7
|
L63
|
2-4 nap (általában)
|
Ár:
36.982 Ft (29.120 Ft+ÁFA)
|
M8670 0660
|
|
D 6,70 H7
|
L63
|
2-4 nap (általában)
|
Ár:
36.982 Ft (29.120 Ft+ÁFA)
|
M8670 0670
|
|
D 6,80 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0680
|
|
D 6,90 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0690
|
|
D 7 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0700
|
|
D 7,10 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0710
|
|
D 7,20 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0720
|
|
D 7,30 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0730
|
|
D 7,40 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0740
|
|
D 7,50 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0750
|
|
D 7,60 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0760
|
|
D 7,70 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0770
|
|
D 7,80 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0780
|
|
D 7,90 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0790
|
|
D 8 H7
|
L71
|
2-4 nap (általában)
|
Ár:
37.694 Ft (29.680 Ft+ÁFA)
|
M8670 0800
|
|
D 8,10 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0810
|
|
D 8,20 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0820
|
|
D 8,30 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0830
|
|
D 8,40 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0840
|
|
D 8,50 H7
|
L71
|
2-4 nap (általában)
|
Ár:
43.383 Ft (34.160 Ft+ÁFA)
|
M8670 0850
|
|
D 8,60 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0860
|
|
D 8,70 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0870
|
|
D 8,80 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0880
|
|
D 8,90 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0890
|
|
D 9 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0900
|
|
D 9,10 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0910
|
|
D 9,20 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0920
|
|
D 9,30 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0930
|
|
D 9,40 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0940
|
|
D 9,50 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0950
|
|
D 9,60 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0960
|
|
D 9,70 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0970
|
|
D 9,80 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0980
|
|
D 9,90 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 0990
|
|
D10 H7
|
L71
|
2-4 nap (általában)
|
Ár:
46.025 Ft (36.240 Ft+ÁFA)
|
M8670 1000
|
|
D10,10 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 1010
|
|
D10,20 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 1020
|
|
D10,30 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 1030
|
|
D10,40 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 1040
|
|
D10,50 H7
|
L71
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 1050
|
|
D10,60 H7
|
L80
|
2-4 nap (általában)
|
Ár:
53.543 Ft (42.160 Ft+ÁFA)
|
M8670 1060
|
|
D10,70 H7
|
L80
|
2-4 nap (általában)
|
Ár:
72.441 Ft (57.040 Ft+ÁFA)
|
M8670 1070
|
|
D10,80 H7
|
L80
|
2-4 nap (általában)
|
Ár:
72.441 Ft (57.040 Ft+ÁFA)
|
M8670 1080
|
|
D10,90 H7
|
L80
|
2-4 nap (általában)
|
Ár:
72.441 Ft (57.040 Ft+ÁFA)
|
M8670 1090
|
|
D11 H7
|
L80
|
2-4 nap (általában)
|
Ár:
72.441 Ft (57.040 Ft+ÁFA)
|
M8670 1100
|
|
D11,10 H7
|
L80
|
2-4 nap (általában)
|
Ár:
72.441 Ft (57.040 Ft+ÁFA)
|
M8670 1110
|
|
D11,20 H7
|
L80
|
2-4 nap (általában)
|
Ár:
72.441 Ft (57.040 Ft+ÁFA)
|
M8670 1120
|
|
D11,30 H7
|
L80
|
2-4 nap (általában)
|
Ár:
72.441 Ft (57.040 Ft+ÁFA)
|
M8670 1130
|
|
D11,40 H7
|
L80
|
2-4 nap (általában)
|
Ár:
72.441 Ft (57.040 Ft+ÁFA)
|
M8670 1140
|
|
D11,50 H7
|
L80
|
2-4 nap (általában)
|
Ár:
72.441 Ft (57.040 Ft+ÁFA)
|
M8670 1150
|
|
D11,60 H7
|
L80
|
2-4 nap (általában)
|
Ár:
72.441 Ft (57.040 Ft+ÁFA)
|
M8670 1160
|
|
D11,70 H7
|
L80
|
2-4 nap (általában)
|
Ár:
72.441 Ft (57.040 Ft+ÁFA)
|
M8670 1170
|
|
D11,80 H7
|
L80
|
2-4 nap (általában)
|
Ár:
72.441 Ft (57.040 Ft+ÁFA)
|
M8670 1180
|
|
D11,90 H7
|
L80
|
2-4 nap (általában)
|
Ár:
72.441 Ft (57.040 Ft+ÁFA)
|
M8670 1190
|
|
D12 H7
|
L80
|
2-4 nap (általában)
|
Ár:
62.992 Ft (49.600 Ft+ÁFA)
|
M8670 1200
|
Keményfém gépi dörzsár H7 - Axiális belső hűtéssel, zsákfurathoz
Katalóguslap
Forgácsolási adat.
VHM dörzsár axiális hűtéssel zsákfuratokhoz
A zsákfuratok H7-es dörzsölése az egyik legkritikusabb forgácsolási feladat. Megfelelő hűtés nélkül a forgács felhalmozódik a furat alján, ami a szerszám töréséhez vagy a felület sérüléséhez vezethet. A Magafor 8670-es széria axiális (központi) belső hűtéssel oldja meg ezt a problémát: a hűtőfolyadék a dörzsár közepén halad át, és a szerszám hegyén lép ki.
A homlokoldali (axiális) hűtés előnyei
Zsákfuratok megmunkálásakor a hűtőfolyadék nyomása alulról felfelé kényszeríti a forgácsot a dörzsár hornyai mentén, így:
- Nincs forgács-beszorulás: A furat alja tiszta marad, elkerülhető a szerszám "felülése" a forgácsra.
- Tökéletes felületi minőség: Mivel a forgács folyamatosan távozik, nem karcolja össze a már kész furatfalat.
- Maximális éltartam: A keményfém élek közvetlen hűtést kapnak a megmunkálás legforróbb pontján, a szerszám hegyénél.
Műszaki jellemzők
- Alapanyag: Finomszemcsés tömör keményfém (VHM) a kiemelkedő kopásállóságért.
- Tűrés: H7 precizitás az ipari szabványoknak megfelelően.
- Hűtési mód: Belső hűtőcsatorna axiális (homlokoldali) kilépéssel – kifejezetten zsákfuratokhoz.
- Megmunkálható anyagok: Acélok, ötvözött acélok, öntvények és alumínium ötvözetek.
Technológiai tanács a Magafortól
A keményfém dörzsárak rendkívül ridegek, ezért bármilyen ütés (kifutás) a szerszám törését okozhatja. A belső hűtés előnyeinek teljes kihasználásához javasoljuk a hidraulikus szerszámbefogók használatát, amelyek kiváló rezgéscsillapítást és minimális ütést garantálnak.
Gyakori kérdések az axiális hűtésű dörzsárakról
Miért nem jó a radiális hűtés zsákfurathoz?
A radiális (oldalsó) kivezetés a forgácsot a furat alja felé is nyomhatja. Zsákfuratnál a folyadéknak a furat aljáról kell "kilőnie" a forgácsot, amit csak az axiális kivitel tud biztosítani.
Mekkora ráhagyással dolgozzak?
VHM dörzsárak esetén javasolt a 0,1 - 0,2 mm-es ráhagyás (átmérőben). Ennél több anyag eltávolítása túlterhelheti a szerszámot, kevesebb esetén pedig a dörzsár csak "keni" az anyagot ahelyett, hogy vágná.
Szükséges speciális CNC opció a használatához?
Igen, a szerszám használatához belső hűtésű orsóval és szerszámtartóval rendelkező CNC gép szükséges.
